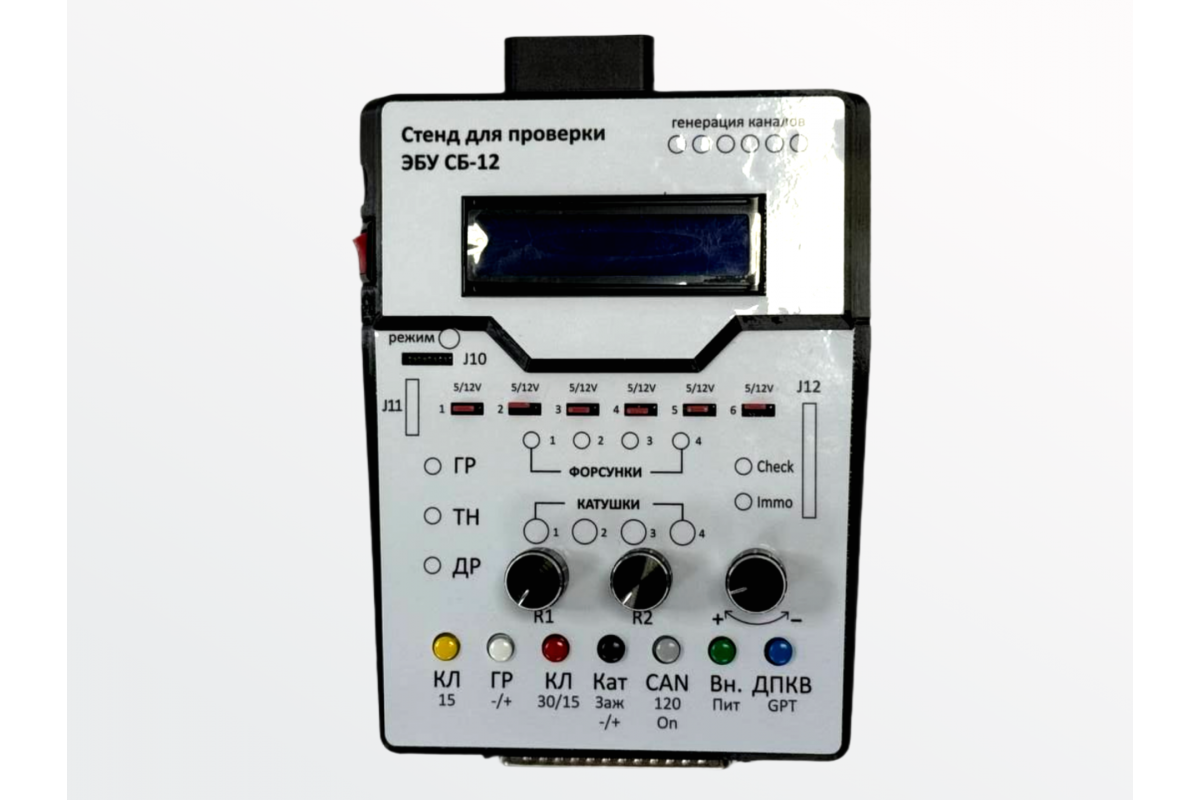

Стенд для проверки ЭБУ СБ 12

Стенд для проверки ЭБУ СБ 12

Если вы занимаетесь отключением иммо на авто или ремонтом ЭБУ и вам необходимо проверить работоспособность ЭБУ после работ, то данный стенд станет отличным решением. В нём уже имеются готовые наборы сигналов для различных моделей автомобилей. Стенд позволяет проверять 12 вольтовые ЭБУ бензиновых автомобилей. Для работы с дизельными авто потребуется дополнительная нагрузочная плата.

Нагрузочная плата, используемая в стенде, предназначена для тестирования и проверки основных исполнительных механизмов эбу бензиновых двигателей, таких как:  главное реле, реле бензонасоса, лампы чек, форсунки, катушки, дтож.  Она позволяет одновременно диагностировать и программировать эбу, не меняя подключения.

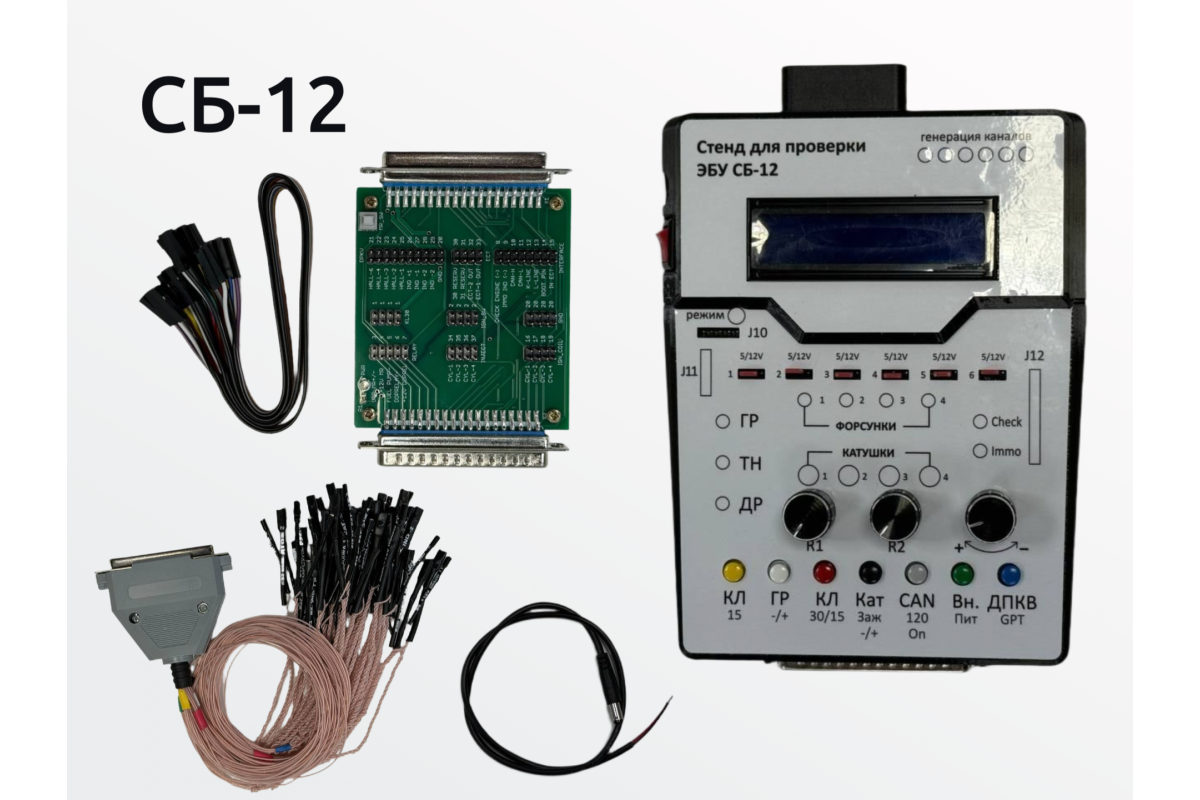

Комплектация:
- Корпус для стенда СБ12
- Имитатор генератор сигналов ДПКВ ДПРВ
- Нагрузочная плата для имитатора ДПКВ ДПРВ
- кабель к нагрузочной плате
- адаптер для подключения ЭБУ к имитатору

Преимущества:

• Более 130 готовых сигналов ДПКВ и ДПРВ, включая "60-2
• 6 каналов генерации. Джампер подтяжки сигнала 5в/12в для каждого канала, заложена возможность генерить сигналы практически любых авто!
• Регулировка частоты генерации
• Джампер переключения амплитуды сигнала 5v/12v
• Быстрый выбор готового сигнала!
• Представлено множество сигналов для ЭБУ, которые не запускаются без правильной синхронизации ДПКВ и ДПРВ
• По мере поступления заявок от пользователей генератор дополняется новыми сигналами
• Обновление по UART
• Отдельный выход для имитации индуктивного сигнала ДПКВ в противофазе!- 2 выхода

Вот список заложенных сигналов на сегодня:

1.  60-2 v1
2.  60-2 v2
3.  LADA VESTA 1.8L
4.  LADA XREY 1.6L
5.  VAZ ME17.9.71
6.  17.9.71 v2
7.  GAZ MIKAS 11
8.  60-2 250-800
9.  KIA SIM2K-241+
10. HYUNDAI G4LC
11. HYUNDAI G4HN5
12. KIA 3.8GDI
13. KIA SORENTO 3.5L
14. KIA SEFIA TRAMBLER
15. CHEVROLET f16d4
16. CHEVROLET DELPHI MT80
17. MMC MELCO v2
18. MMC 2.4 old
19. MMC 2.4L new
20. MMC 3.0L 6g72
21. MMC w6 v2
22. MMC 3.0L usa
23. MMC 6G72 V2
24. MMC trambler
25. MAZDA 3 1.6L
26. MAZDA 323 (MPV) FORD ESCAPE
27. MAZDA 626 2.0
28. MAZDA 6 MPS
29. MAZDA 6 2.3
30. NISSAN ALMERA v1
31. NISSAN ALMERA v2
32. NISSAN HR12DE
33. NISSAN QS14DE
34. NISSAN qg15
35. NISSAN QR20DE
36. NISSAN WQ23
37. NISSAN QR25DE
38. NISSAN vq35hr
39. NISSAN VQ35DE
40. NISSAN VQ56DE
41. NISSAN juke 2012.
42. NISSAN msxima 3.0L.
43. NISSAN maxima v2
44. NISSAN TB48DE trambler
45. NISSAN SERENA trambler
46. INFINITI fx45
47. SUZUKI SX4
48. SUBARU 2 dprv
49. SUBARU 2.0L 20EJ
50. TOYOTA 1AR-FE
51. TOYOTA 1AZ-FE
52. TOYOTA 1nz-fe
53. TOYOTA 1UR-FE
54. TOYOTA 1zr-fe
55. TOYOTA 2gz-fe
56. TOYOTA 5vz-fe
57. Toyota 7A
58. HONDA d16w7
59. HONDA 2.4L
60. HONDA R20A
61. CHRYSLER 300m
62. CHRYSLER W8
63. DODGE 2.4L v1
64. DODGE 2.4L v2
65. DODGE 2.7L
66. JEEP 2.4L old
67. JEEP wrangler
68. GAZ CRYSLER
69. FORD FOCUS 1
70. FORD FOCUS 2
71. FORD 3.0 ECOTEC
72. OPEL Z10XEР
73. OPEL z18xer
74. PSA ep6 v1
75. PSA ep6 v2
76. PSA 307 1.6L
77. RENAULT DASTER H4M.
78. RENAULT F4R
79. RENAULT K4M
80. VAG 1.4L bby
81. VAG ME17.5.26
82. VAG me7.1.1
83. VAG 3.2 FSI
84. VAG 4.2FSI
85. ROVER 75 1.8L
86. Landrover freelander 2.5L KV6
87. TAGAZ MSE3.5
88. LIFAN X60
89. FIAT STILO 1.6
90. MB PMS + IMMO
91. PWM / SHIM
92. ABS TEST
93. TAСHOMETR

Имитатор генератор сигналов ДПКВ ДПРВ

Если вы занимаетесь диагностикой и ремонтом блоков управления, то для проверки некоторых ЭБУ "на столе" требуется сигнал ДПКВ (датчик положения коленчатого вала) и ДПРВ (датчик положения распределительного вала),при помощи данного имитатора, вы сможете произвести имитацию сигналов этих датчиков. В приборе уже записаны готовые пресеты с сигналами различных марок авто. На корпусе прибора имеются разъемы для подключения индуктивных датчиков и датчиков на эффекте Холла. Выбор между сигналами осуществляется в меню прибора при помощи рукоятки управления. Выбор отключение режима выполняется однократным нажатием на рукоятку. Индикация режимов работы отображается при помощи светодиодов. База данных прибора поделена на три группы с возможностью обновления.

Особенности имитатора:

6 каналов генерации. джампер подтяжки сигнала 5в/12в для каждого канала, заложена возможность генерить сигналы практически любых авто!
130+ готовых сигналов ДПКВ и ДПРВ включая "60-2
- Регулировка частоты генерации
- Джампер переключения амплитуды сигнала 5v/12v
- Быстрый выбор готового сигнала!
- Представлено множество сигналов для ЭБУ, которые не запускаются без правильной синхронизации ДПКВ и ДПРВ
- По мере поступления заявок от пользователей генератор дополняется новыми сигналами
- Обновление по UART

- Отдельный выход для имитации индуктивного сигнала ДПКВ в противофазе!- 2 выхода

Данный имитатор сигналов ДПКВ, ДПРВ предназначен для генерации готовых, синхронизированных сигналов датчика положения коленчатого вала и датчиков распределительных валов на разные авто. Генерирует более 130 готовых сигналов на самые требуемые типы ЭБУ, которые не запускаются без правильной синхронизации сигналов ДПКВ - ДПРВ.

Имитатор собран на плате, к которой сверху пристегивается жк дисплей, выполнен на базе AVR ATMEGA128A, управление энкодером, 6 каналов генерации.

Благодаря конструкции имитатора, возможно  легко вмонтировать его в любой стенд для включения блоков эбу "на столе".

Вот список заложенных сигналов на сегодня:

1.  60-2 v1
2.  60-2 v2
3.  LADA VESTA 1.8L
4.  LADA XREY 1.6L
5.  VAZ ME17.9.71
6.  17.9.71 v2
7.  GAZ MIKAS 11
8.  60-2 250-800
9.  KIA SIM2K-241+
10. HYUNDAI G4LC
11. HYUNDAI G4HN5
12. KIA 3.8GDI
13. KIA SORENTO 3.5L
14. KIA SEFIA TRAMBLER
15. CHEVROLET f16d4
16. CHEVROLET DELPHI MT80
17. MMC MELCO v2
18. MMC 2.4 old
19. MMC 2.4L new
20. MMC 3.0L 6g72
21. MMC w6 v2
22. MMC 3.0L usa
23. MMC 6G72 V2
24. MMC trambler
25. MAZDA 3 1.6L
26. MAZDA 323 (MPV) FORD ESCAPE
27. MAZDA 626 2.0
28. MAZDA 6 MPS
29. MAZDA 6 2.3
30. NISSAN ALMERA v1
31. NISSAN ALMERA v2
32. NISSAN HR12DE
33. NISSAN QS14DE
34. NISSAN qg15
35. NISSAN QR20DE
36. NISSAN WQ23
37. NISSAN QR25DE
38. NISSAN vq35hr
39. NISSAN VQ35DE
40. NISSAN VQ56DE
41. NISSAN juke 2012.
42. NISSAN msxima 3.0L.
43. NISSAN maxima v2
44. NISSAN TB48DE trambler
45. NISSAN SERENA trambler
46. INFINITI fx45
47. SUZUKI SX4
48. SUBARU 2 dprv
49. SUBARU 2.0L 20EJ
50. TOYOTA 1AR-FE
51. TOYOTA 1AZ-FE
52. TOYOTA 1nz-fe
53. TOYOTA 1UR-FE
54. TOYOTA 1zr-fe
55. TOYOTA 2gz-fe
56. TOYOTA 5vz-fe
57. Toyota 7A
58. HONDA d16w7
59. HONDA 2.4L
60. HONDA R20A
61. CHRYSLER 300m
62. CHRYSLER W8
63. DODGE 2.4L v1
64. DODGE 2.4L v2
65. DODGE 2.7L
66. JEEP 2.4L old
67. JEEP wrangler
68. GAZ CRYSLER
69. FORD FOCUS 1
70. FORD FOCUS 2
71. FORD 3.0 ECOTEC
72. OPEL Z10XEР
73. OPEL z18xer
74. PSA ep6 v1
75. PSA ep6 v2
76. PSA 307 1.6L
77. RENAULT DASTER H4M.
78. RENAULT F4R
79. RENAULT K4M
80. VAG 1.4L bby
81. VAG ME17.5.26
82. VAG me7.1.1
83. VAG 3.2 FSI
84. VAG 4.2FSI
85. ROVER 75 1.8L
86. Landrover freelander 2.5L KV6
87. TAGAZ MSE3.5
88. LIFAN X60
89. FIAT STILO 1.6
90. MB PMS + IMMO
91. PWM / SHIM
92. ABS TEST
93. TAСHOMETR

Меню 2 грузовые АВТО И КОММЕРЧЕСКИЙ ТРАНСПОРТ

1. MB ACTROS
2. CATERPILLAR 48-1
3. CUMMINS 4ISBE
4. CUMMINS 6ISBE
5. DAF
6. DETROIT
7. DOITS
8. EDC 7 KAMAZ
9. HYUNDAI HD500
10. HYUNDAI HD78
11. IVECO PATRIOT
12. ISUZU 4HK1
13. ISUZU 6HK1
14. MAGNUM E TECH 2003
15. MAN TGA
16. MMC FUSO6
17. RENAULT VOLVO
18. SCANIA
19. VECHAIL EDC17CP44

Меню 3 Дизеля

1. AUDI 1.9TDI
2. CHEVROLET 2.0TDI Z20S1
3. CHINA 2.8TDI EDC16
4. GREAT WALL DCM3.7
5. FORD 2.0CRDI
6. GAZ QUEMMENS
7. HYUNDAI 2.0CRDI D4
8. IVECO PATRIOT
9. IVECO 3.0 2013
10. MB SPRINTER 611
11. MB SPRINTER 2.2TDI
12. MMC PAJERO 4M41 CR
13. NISSAN 2.2CDTI
14. OPEL DCM3.7
15. PSA 2.2HDI VISTEON 102
16. RENAULT 1.5CDTI
17. SSANGENG D20DTF
18. VAG 2.5TDI
19. VAG 2.0 TDI CR
20. PSA EDC16C34
21 .PSA SID208
22. CRYSLER 2.8CR
23. VAG 3.0TDI_BUG
24. LANDROVER FREELANDER 2.2TDI
25. OPEL Z13DTH
26. KIA EDC16C39

Нагрузочная плата для имитатора ДПКВ ДПРВ

Если вы имеете в своем арсенале имитатор ДПКВ ДПРВ, то для полноценной проверки бензиновых 12-вольтовых ЭБУ на столе вам потребуется данная плата. Она позволяет отследить работу форсунок, катушек, а также других исполнительных механизмов ЭБУ на столе. Плата имеет следующее назачение контактов и разъемов:

Расположение элементов:

1. главное реле
2. индикация включения главного реле
3. дополнительное реле
4. индикация включения дополнительного реле
5. реле бензонасоса
6. индикация включения реле бензонасоса
7. разъем питания платы 12в
8. лампа чек
9. лампа иммо или другая
10. форсунка номер 1
11. индикация включения форсунки номер 1
12. форсунка номер 2
13. индикация включения форсунки номер 2
14. форсунка номер 3
15. индикация включения форсунки номер 3
16. форсунка номер 4
17. индикация включения форсунки номер 4
18. катушка зажигания номер 1
19. катушка зажигания номер 2
20. катушка зажигания номер 3
21. катушка зажигания номер 4
22. ign swich зажигание +12в
23. выбор, как блок ЭБУ управляет главным реле - +12в или массой?
24. выбор - Если управление гл реле массой, то обмотка реле на "30" или на "IGN SWICH"
25. выбор - чем управляются катушки, "+" или "-"
26. терминатор CAN 120ом
27. передача управления питанием разъему "повербокс" ( в этом режиме требуется отключить основ
